Ürün Özellikleri:

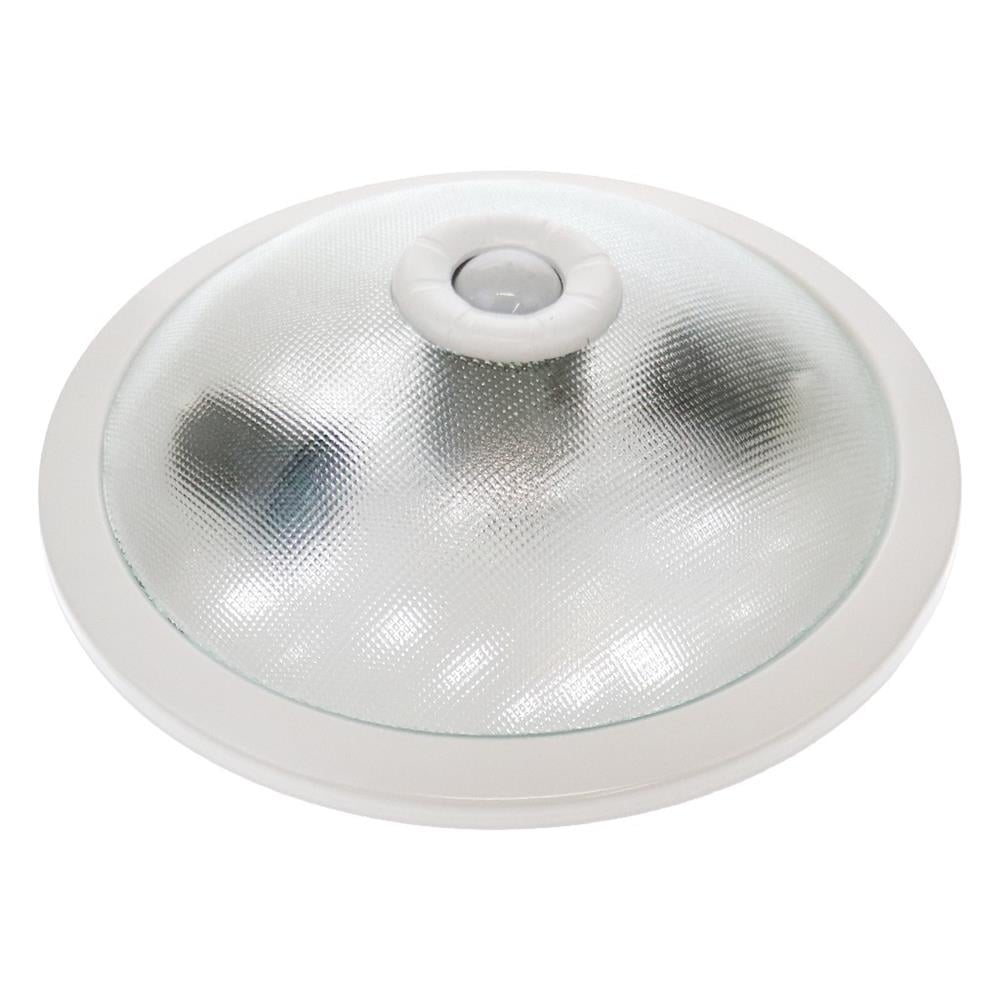

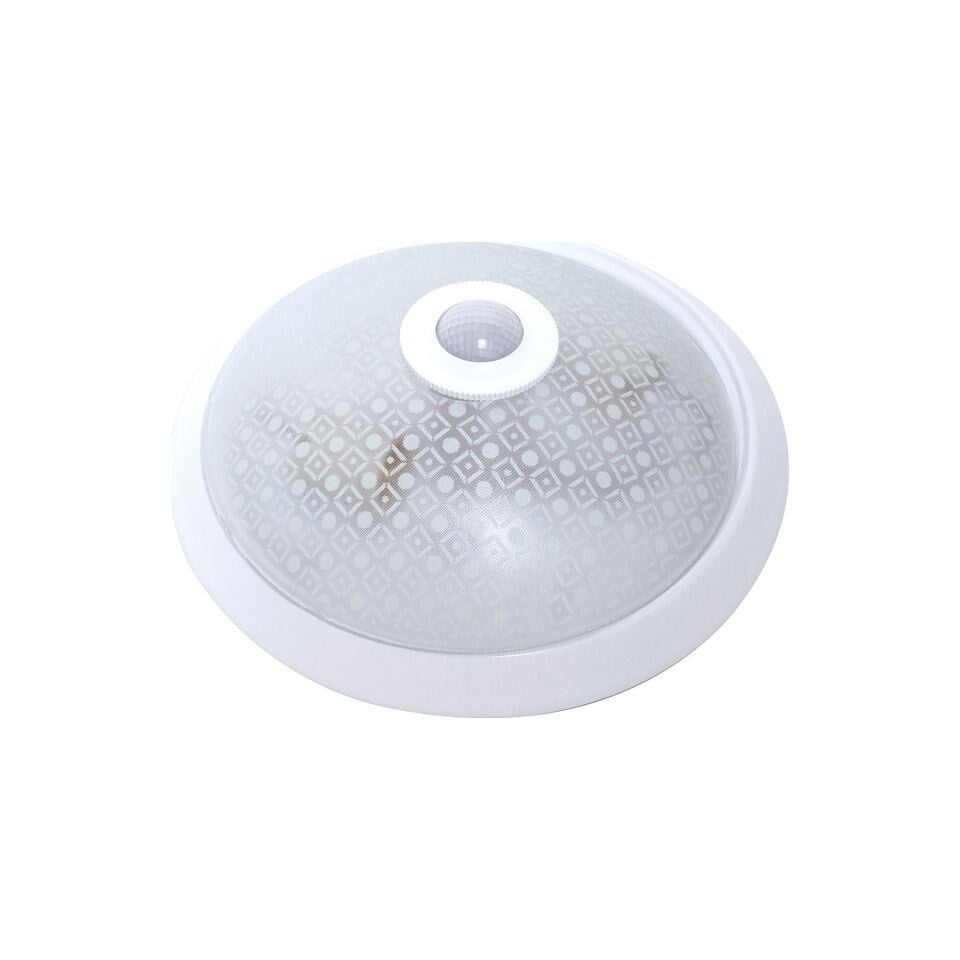

- Sensörlü tavan armatürü
- Ürün yuvarlak (dairesel) bir tavan glop tasarımı şeklinde olduğu için tavan yüzeyinde kapladığı alan 25 cm çapındadır.
-Tavandan aşağıya doğru sarkan kalınlığı ise 8 cm'dir.
1. Güvenlik Önlemi (En Önemli Adım)
Kablolamaya başlamadan önce montaj yapacağınız alanın elektrik sigortasını (şalterini) mutlaka kapatın.
Hattın gerilimsiz olduğundan emin olmak için bir kontrol kalemi kullanın.
2. Gövde Sabitleme ve Mekanik Montaj
Armatürün ön cam/plastik kapağını çevirerek veya tırnaklarından ayırarak gövdeden çıkarın.
Metal tabanı tavanda montaj yapacağınız yere oturtun ve tavan elektrik kablolarını gövdedeki kablo giriş deliğinden içeriye doğru çekin.
Kalem yardımıyla tabandaki vida deliklerinden tavanı işaretleyin.
Matkap yardımıyla işaretli yerleri delip dübelleri çakın.
Gövdeyi vidalayarak tavana sıkıca sabitleyin.
3. Elektrik Bağlantısı (Kablolama)
Armatürün içindeki hareket sensörü modülüne bağlı bir klemens bulunur.
Tavandan gelen kabloları bu klemense şu şekilde bağlayın:
Faz Kablosu (Genellikle Kahverengi veya Siyah): Klemesteki L (Line) girişine bağlanır.
Nötr Kablosu (Genellikle Mavi): Klemesteki N (Neutral) girişine bağlanır.(Eğer tesisatınızda varsa)
Toprak Kablosu (Sarı-Yeşil): Gövde üzerindeki toprak işareti olan yere vidalanır.
💡 Not: Tesisat bağlantılarında ısınma veya temassızlık riskine karşı elektrik bandı yerine paket içinden çıkan vidalı/geçmeli klemensleri kullanın.
4. Sensör ve Zaman Ayarlarının Yapılması
Kapağı kapatmadan önce sensörün üzerinde yer alan küçük ayar düğmelerini (potansiyometreleri) ince bir tornavida ile kullanım alanınıza göre ayarlayın:
TIME (Zaman Ayarı): Hareket algılandıktan sonra ışığın ne kadar süre açık kalacağını belirler. Merdiven boşlukları için ideal süre 30-60 saniye arasıdır.
LUX (Işık Seviyesi Ayarı): Armatürün sadece hava karardığında mı yoksa gündüzleri de mi çalışacağını ayarlar.
Gün ışığı simgesine (Güneş) getirirseniz her zaman, Ay simgesine getirirseniz sadece karanlıkta çalışır.
SENS (Hassasiyet/Mesafe Ayarı): Hareket algılama mesafesini belirler. Alanın genişliğine göre mesafeyi artırıp azaltabilirsiniz.
5. Tamamlama
Armatür duylu bir model ise içerisine uygun güçte ampulleri takın. (LED'li model ise zaten led paneli üzerinde sabittir).
Ön koruma kapağını yerine oturtup kilitleyin.Kapatmış olduğunuz elektrik sigortasını açarak sistemi test edin.
